仪器设备名称：钢筋结构检测雷达
仪器设备型号：StructureScan
仪器设备生产厂家：美国
|

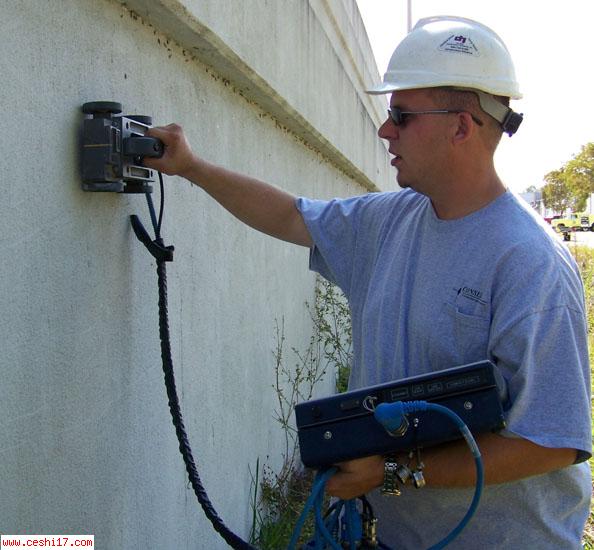

钢筋混凝土结构检测雷达用于探测地板、甲板、混凝土路面、隧道、阳台、车库。定位钢筋、电缆、管道、空洞、ＰＶＣ管、混凝土铺设层厚度。一天内可探测几千平方英寸的混凝土。可定位混凝土中深达１８英寸的物体。为维修计划而做有关混凝土情况的检测和绘制图。比Ｘ光更快、更安全、更节省。仅用于单面测绘。透地雷达*新功能是在检测中不破坏混凝土的内部结构。
钢筋扫描图数据
只要推动一个按纽即可获得三维成像图或Ｃ－屏成像切片图
ＧＰＲ数据成像和Ｃ屏平面成像图
QuickDraqSuper 3D成像显示出辐射或预应力钢筋网(上部)12平方英寸带钢筋网的混凝土板(中部)和其下的钢管(低部)
GSSI数据显示2个钢筋网
绿线显示钻孔的明确位置
混凝土灌注之前
钢筋扫描图数据

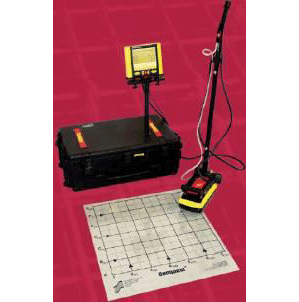

钢筋扫描仪组成SIR20GPR主机(2道)Model 5100天线(1.5GHz)Model 613 Handcart 带编码器RADAN带QuickDraw Super3D的后处理软件数据采集垫20张纸板操作手册坚固运输箱
