仪器设备详细介绍

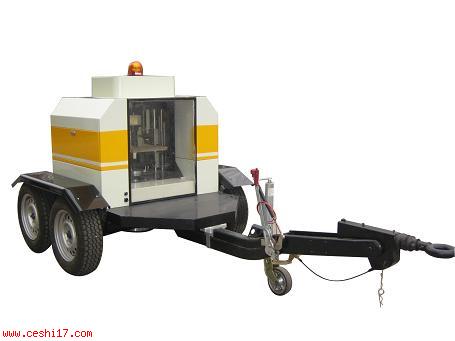

全自动落锤式弯沉仪 仪器设备名称:全自动落锤式弯沉仪
仪器设备型号:HBL520
仪器设备生产厂家:北京
仪器设备价格:
商品留言
HBL520型全自动落锤式弯沉仪FWD测量精度高、稳定性好、自动化程度高、操作简单、使用方便,而且HBL520型FWD与贝克曼梁有很好的相关性,可广泛应用于公路管理、施工、养护、监理、教学及科研等单位。
HBL520型FWD具有以下特征:
1、舍弃了原有的液压提锤方式。采用“电机+滚珠丝杠+自动抓锤装置”来实现自动提锤,自动落锤。操作简单,易于维护,测量速度快,每45秒钟即可完成一次测量。
2、控制系统以可编程逻辑控制器(PLC)为核心,配合霍尔传感器、行程开关和继电器来实现整个系统的全自动控制,系统稳定可靠,安全性能高。
3、测量系统采用16位USB总线的数据采集卡,最高采用频率可达200KHz。测量精度高、重复性好。
4、弯沉传感器及其信号处理是整个测量系统中最重要的部分。HBL520型FWD在原有地震传感器基础上,增加了一套独特的低频校正电路,使其输出特性的固有频率降为原地震传感器的1/20~1/40。通过这种方法传感器频率特性的线性范围最低可达0.5Hz或更低。
5、拖车经过专业设计,稳定可靠,减震性能好,最大行走时速达到60km/h。配备左右尾灯(包括转弯灯、行驶灯、停止灯)、闪光警灯和警示标志牌等,操作安全性高。
6、拖车在测试现场测量时可搭载1-2人,并可在拖车上进行全部操作,从而大大减轻了测试人员的劳动强度。
7、软件采用图形化用户界面,形象直观,操作简单,功能强大,可实现弯沉仪、贝克曼梁测量数据的线性拟合和指数拟合。
8、电源电池采用高性能UPS蓄电池,可配带高效充电机和发电机。连续使用时间可在10小时以上。
主要技术指标
拖车
长×宽×高(m)
2.5(含挂钩)×1.4×1.5
重量
500Kg
轮轴数
2
最大行走速度
60km/h
荷载特性
荷载范围
10-60kN(可扩展到100kN)
荷载脉冲
20-30秒
荷载脉冲形状
半正弦波
荷载传感器
荷载传感器线性
0.02%
荷载传感器分辨率
0.1kN
承载板直径
300mm
弯沉传感器
传感器类型
地震检波传感器
传感器个数
1个
传感器精度
<±2%
传感器分辨率
1um
传感器量程
±2.5mm
温度传感器
传感器类型
Pt100
个数
1个
精度
<1%
分辨率
0.1℃
电源电池
类型
UPS蓄电池
电压
24V
容量
100Ah
数据采集系统
A/D转换分辨率
16Bit
最大采样频率
200KHz
通道数
32路单端/16路双端模拟信号输入
软件
功能
易于设置参数和数序
显示弯沉曲线和载荷曲线
计算动态弹性模量
弯沉仪、贝克曼梁测量数据的线性拟合和指数拟合
存储载荷峰值、弯沉峰值、温度值、弹性模量值,以及弯沉和载荷曲线。
环境条件
测试时的温度范围
0℃~45℃
运输时的温度范围
-25℃~60℃
