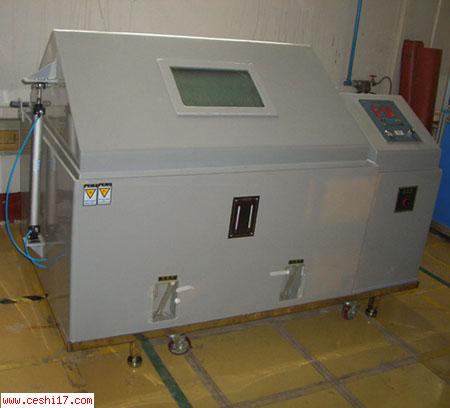

YWX/Q 气流式盐雾腐蚀试验箱为人工模拟海洋性气候的盐雾腐蚀试验设备,可对电工设备、金属材料、制品各种材质之表面处理,包含对涂料,电镀,无机及有机皮膜,阳极处理,防锈油等防蚀处理后,进行加速腐蚀性能变化试验。气流式盐雾腐蚀试验箱同时也可做醋盐雾试验满足国标GB2423.17《盐雾试验方法》及IEC68-2-11和ISO9227《人工模拟气候腐蚀试验-盐雾试验》等标准进行相关的盐雾试验。
YWX/Q 气流式盐雾腐蚀试验箱是人工气侯环境“三防”(湿热、盐雾、霉菌)试验设备之一,是研究机械、国防工业、轻工电子、仪表等行业各种环境适应和可靠性的一种重要试验设备,同时也可做醋盐雾试验满足国家标准GB2423.17《电工电子产品环境试验 试验Ka:盐雾试验方法》及IEC68-2-11《基本环境试验规程**部份:试验、试验Ka:盐雾》和ISO9227《人工模拟气候腐蚀试验--盐雾试验》等标准进行相关的盐雾试验。 气流式盐雾腐蚀试验箱符合国家标准GB10587《盐雾试验箱技术条件》设计生产执行。结构特点
内外壳体均采用进口PVC硬质塑料板制成,耐腐蚀、抗老化、表面光洁华丽。
试验箱采用水密封式结构,箱盖采用进口透明PVC硬质塑料板,随时察看试样状况及喷雾状态。配置无结晶玻璃喷嘴(石英玻璃制作),去除无盐分堵塞之忧。
喷雾系统采用塔式喷雾,分布均匀、雾粒细小、自然沉降并可调 间隙、连续喷雾时间任意可调。
控制系统采用高精度PID控温仪,误差±0.1℃。国产表(标配),可选配日本富士、理化RKC。双重压力调整,独特的气压撑杆,面板操作开关箱盖轻松自如
具有缺水、超温、缺相多重**保护装置
工作原理
压缩空气经由它所通往喷嘴途中的气泡塔而被湿润, 喷嘴将腐蚀溶液和空气雾化成腐蚀性气雾, 气流式盐雾腐蚀试验箱内的加热器保持箱内的温度。
详细规格
温度范围:RT5℃~55℃
空气饱和器:RT+10℃~70℃
湿度范围:≥93%R.H
温度均匀度:±2℃
温度波动度:±0.5℃
盐雾沉降量:1~2ml/80c㎡·h/
喷雾方式:连续/周期任选
总功率:5KW
试验方法:
中性盐雾试验(NSS试验)、醋酸盐雾试验(ASS试验)、盐雾试验(SS试验)
铜加速醋酸盐雾试验(CASS试验)等盐雾试验方法;
试样架:试样架可满足15℃~45℃倾斜试验(两层);
空气压缩机型号:V-0.013/12.5 排气压力:1.25M 容积流量:0.13m3/min
加热系统:
1、箱体内加热器件采用先进的远红外电加热丝,内置远红外发热芯体使升温快,温度分布均匀;
2、完全独立系统,不影响盐雾试验及控制线路。
3、温度控制输出功率均由微电脑演算,以达高精度及高效率之用电效益。
喷雾系统控制
1、喷雾采用塔式喷雾器(塔尖高度可调节)、导向盐雾,雾粒细小,自然沉降;喷嘴无盐结晶,沉降量可调;
2、喷雾气体进行两级稳压调压,同期予以油污过滤、气体湿化预热;
3、雾化盐水储存为内置隐藏式且储存容量大,盐水配有预热功能;
4、盐水雾化前配备石英盐水过滤元件,避免喷嘴杂质堵塞尔终端试验。
5、试验箱所有管道均采用加厚型氟硅橡胶管,十五年可保持不老化及龟裂。
6、盐水箱具有高低水位指示。
保护系统:
气流式盐雾腐蚀试验箱由超温、超压、过载保护,保证了执行元器件及试件的完好;
箱体制作材料:
气流式盐雾腐蚀试验箱均采用环氧玻璃钢整体模压成型,表面光洁平整,并耐老化、耐腐蚀;.全玻璃钢结构盐雾试验箱更能满足长期强酸、强盐雾试验尔不产生任何损伤。
箱盖为全透明进口耐冲击板材制造,便于试验时观测试验样品受试状况.箱盖与箱体采用水密封,从而防止盐雾外泄;顶盖设计成都市110—120角度,避免箱内的冷凝水直接滴在试验样品上。(750升以上盖开启为气缸起动撑扞,开闭时轻松自如);
电路控制系统
1、智能型YWX100集成控制温控仪。
2、薄膜式 KEY BOARD。
3、具有断电记忆功能,复电时可继续剩余之试验过程。
4、温度控制均采用P . I . D +S . S . R,系统同频道协调控制,可提高控制元件与界面使用之稳定性及寿命。
5、触控式设定、数位及直接显示。
6、具有P . I . D 自动演算之功能,可减少人为设定时带来之不便。
1、在运转或设定中,如发生错误时,会提供警示迅号。
2、停电记录装置5年
保护系统
1、无熔丝保护开关
2、箱体超温保护
3、箱体低水位保护
4、饱和器超温保护
5、快速排雾指示
执行标准:
气流式盐雾腐蚀试验箱满足GB2423.17《电工电子产品基本规程试验Ka》,盐雾试验方法及GB10587、GJB150、DIN50021持续盐雾等及国际标准;
设备使用条件
1 环境温度:5℃~+28℃(24小时内平均温度≤28℃)
2 环境湿度:≤85%
3 电源要求:AC380( ±10%)V/50HZ 预装容量:7.0KW
技术参数
型号(YWX) |
010 |
025 |
075 |
100 |
200 |
试验箱尺寸(cm) |
50×50×40 |
55×90×60 |
75×110×60 |
100×130×60 |
100×200×80 |
技术
参数 |
温度范围 |
RT+5~55℃ |
温度均匀度 |
≤±2℃ |
温度波动度 |
≤±0.5℃ |
盐雾沉降率 |
1~2ml/80cm2h |
饱和空气压力 |
0.8~2±0.01kg/cm2 |
试验室温度 |
盐水试验法:35±1℃/耐腐蚀试验法:50±1℃ |
空气桶温度 |
盐水试验法:47±1℃/耐腐蚀试验法:63±1℃ |
试验室容积 |
100L |
250L |
500L |
1000L |
2000L |
补水桶容积 |
15L |
25L |
40L |
40L |
40L |
电源 |
220V·50HZ/(380V·50HZ三相四线制) |
