仪器设备名称：微机控制锚固静载试验机
仪器设备型号：QXL-5000
仪器设备生产厂家：湖南
|

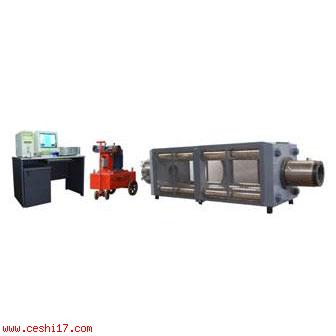

QXL-5000微机控制锚固静载试验机
1.1 满足GB/T14370-2000《预应力筋用锚具、夹具和连接器》的要求。
1.2 可以实现试验过程的加载，持荷、卸载，换向等操作，按照GB/T14370-2000第6.1、6.2条之规定进行静载试验测试。
1.3 试验软件在Windows 2000/XP下进行，信息丰富、界面友好、便于操作，可自动采集、处理数据、自动生成图表和曲线，计算锚具效率系数和极限拉力时的总应变。
1.4 采用刚性好的承载框架、变形量小，保证长度测量数据准确可靠。
2 主要技术指标
| 2.1 额定试验力： |
5000KN |
| 2.2 试验力测量范围： |
4%～100% |
| 2.3 试验力示值精度： |
*于±1%（量程范围内） |
| 2.4 数字容栅位移传感器测量范围： |
0～200mm，准确度0.02mm |
| 2.5 *大试验能力： |
φ15.24mm钢铰线、锚具组装件16孔 |
| 2.6 主机中心高： |
440mm |
| 2.7 主机测试框架尺寸： |
780×780×3100mm |
| 2.8 电源： |
AC380V 50Hz |
| 2.9 数据采集和处理软件： |
采用中文Windows XP/2000平台 | 3 标准附件、特殊工具及选配件
| 3.1 主机 |
1台 |
| 3.2 5000KN穿心张拉千斤顶 |
1台 |
| 3.3 高压电动油泵（与5000kN千斤顶配套） |
1台 |
| 3.4 5000KN穿心式压力传感器 |
1个 |
| 3.5 250KN前卡式千斤顶 |
1台 |
| 3.6 电动油泵（与前卡式千斤顶配套） |
1台 |
| 3.7 电器控制柜 |
1台 |
| 3.8 数字容栅式位移传感器（0～200mm，准确度0.02mm） |
1只 |
| 3.9 微机（联想台式微机，PD 915/512M/80G/DVD/17寸液晶显示器） |
1台 |
| 3.10 打印机（A4激光打印机） |
1台 |
| 3.11 数据处理软件 |
1套 |
| 3.12 使用说明书 |
1份 |
| 3.13 合格证 |
1份 |
