仪器设备名称：螺栓滑移板轴力检测仪
仪器设备型号：NLD-2000H
仪器设备生产厂家：北京
|
NLD-2000H滑移板轴力检测仪根据国标《GB 50325》的要求研制的，该智能检测仪表采用多段线性拟和，大大提高了系统的准确度级别因而使每个传感器的检测精度都在1%以内，该智能仪表采用36个通道巡检36个传感器的试验数据，并且能长期储存36传感器的标定系数。是国内*家采用压力传感器，实测控制试件每个螺栓的预拉力值应在0.95~1.05P（P为高强螺栓设计预拉力）之间，本检测仪配备了6种规格的传感器分别实测试件中大六角头高强螺（M16、M20、M22、M24、M27、M30）的轴力。
NLD-2000H滑移板轴力检测仪性能技术:
轴力标称范围 30kN～450kN
传感器规格及数量 M20，M24，M30（共12支每规格4支）
适用范围 标准规定所有规格
自制螺栓长度 120mm～200mm（特制）
示值误差小于 ±1%
使用及操作方法
滑移板传感器标准配置为12套特制传感器及多通道高精度仪表。传感器共三个规格（Ｍ20;M24;M30），每规格四套。它能适用以下螺栓规格的滑移板试样：M20（M20，M16）； M24（M24，M22）；M30（M30； M27）。

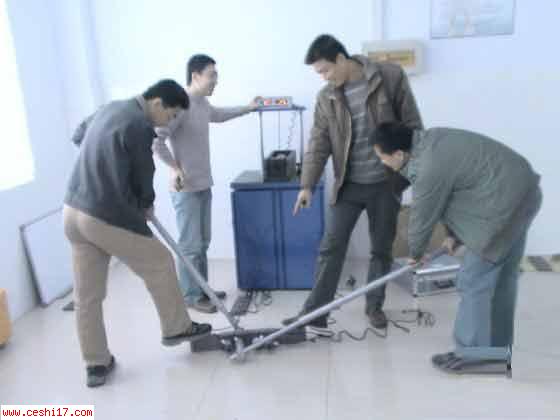

在试验中先选择好所对应的传感器。根据滑移板厚度及传感器高度套入螺栓。如螺栓较长可多垫几个垫片调整螺母拧入深度。传感器一侧应与滑移板一侧接触，另一侧应与垫片接触，垫片与螺母接触；螺帽部分直接与滑移板另一侧接触，每块板四个传感器同时用手上紧；施拧的顺序为：先拧中间两个螺栓，后拧边上两个。施拧前应先对应的连接好传感器及仪表通道并调零；按GB/T50205相关技术条件施拧至指定值；并记录每个传感器实测数值，计算出滑移板两边*小一边两螺栓轴力的平均值。施拧完成后进行拉伸，测出拉力值（试验步骤如封面所示）。用实测拉力值及滑移板一边*小轴力平均值代入公式计算出滑移系数。注意：由于每拧一个传感器需插拔一次仪表插座，使用时应轻插轻拔。做下一块滑移扳时的步奏同上。
注意事项
1．施加扭矩时应确保无冲击加荷。
2．传感器不可超载使用，不可撞击或摔碰，防止受潮和脏物入内。
3．每次试验开始或结束时，注意关闭仪表开关。
