仪器设备详细介绍

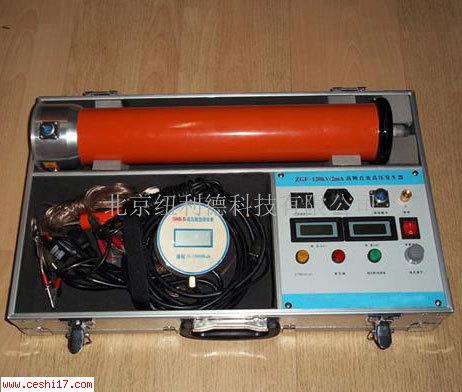

直流高压发生器 仪器设备名称:直流高压发生器
仪器设备型号:ZGS-60
仪器设备生产厂家:德国
ZGS-60直流高压发生器专门用来检测电力器件的电气绝缘强度和泄漏电流。ZGS-60直流高压发生器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验,亦可作静电吸尘、喷涂等电源。

ZGS-60直流高压发生器直流高压发生器是根据中国*新电力行业标准DL/T848.1-2004《高压试验装置通用技术条件 第1部分:直流高压发生器》设计制造的新一代便携式高压检测仪器,专门用来检测电力器件的电气绝缘强度和泄漏电流。

ZGS-60直流高压发生器采用高频倍压电路,应用*新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。使用进口大功率IGBT器件及其驱动技术,消除开关干扰,实现直流高压发生器的高品质和便携性。选用进口高频高压整流二极管,使倍压筒更加小巧轻便,提升整机效率。根据EMI电磁干扰和EMC电磁兼容理论,采用屏蔽、隔离和接地等措施,提升整机**性,并能承受额定电压放电而不损坏。仪器保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备**。过压整定选用数字拨码开关,操作简单并具有较高的整定精度。增设智能高精度0.75U功能按钮,利于氧化锌避雷器的测试。

ZGS-60直流高压发生器选用一体式设计方案:倍压筒和主机放置在一个机箱内,结合*新科技、选用*新器件,实现体积小、功率大、重量轻、操作方便、**可靠、电源输出质量高等优点,是高压测试行业的理想测试仪器。

仪器功能

 ZGS-60直流高压发生器适用于电力、铁路、化工、工矿、冶金、钢铁等部门对氧化锌避雷器、磁吹避雷器、电力电缆、变压器、发电机等设备进行直流耐压试验和泄漏试验,亦可作静电吸尘、喷涂等电源。

执行标准

1 DL/T848.1-2004 高压试验装置通用技术条件 第1部分:直流高压发生器

2 DL/T596-2005 电力设备预防性试验规程

3 GB11032-2010 交流无间隙金属氧化物避雷器

4 GB/T 16927.1-2011 高电压试验技术 第1部分:一般定义及试验要求

5 DL/T474.2-2006 现场绝缘实验实施导则:直流高电压试验

6 GB/T.311-2012 高压输变电设备的绝缘配合

功能特点

1、输出电压稳定:采用高频倍压电路,应用*新PWM脉冲宽度调制技术和电压电流双闭环反馈技术,提高电源调整率和负载调整率,使电压稳定度高,纹波小。全量程平滑调压,输出电压精度高。主机电压表直接显示加载在负载上的电压值,无需外加分压器,接线操作简单。电压分辨率0.1kV,电流分辨率1uA。
2、保护**:保护功能齐全,具有零位保护、过压保护、过流保护、击穿保护,保护电路选用纳秒级专用传感器,动作迅速可靠,有效保障人身及设备**。
3、0.75U功能:增设智能高精度0.75U功能一键按钮,按下此按钮,电压电流自动跳转至0.75U状态,利于氧化锌避雷器的测试。
4、零起升压:升压电位器零起升压,采用进口多圈电位器,升压过程平稳,调节精度高。
5、过压设定:过压整定选用数字拨码开关,操作简单,并具有较高的整定精度。
6、一体式设计:选用一体式设计方案,主机和倍压筒放置在一个机箱内。选用进口高频高压整流二极管,使倍压筒体积小巧,提升整机效率,便于携带。
7、性能可靠:关键器件选用高性能进口元件,倍压筒外表涂特种绝缘材料,电气性能好、防潮能力强、无泄漏。
8、操作简单:ZGS-60直流高压发生器界面各功能按键,布局合理,指示清晰,易学易用。

规格参数:

规格

60/2

60/3

60/5

120/2

120/5

额定电压(kV

60

60

60

120

120

额定电流(mA

2

3

5

2

3

额定功率(W

120

180

300

240

360

整机质量(kg

9

10

整机体积(mm3

465*390*190

565*390*190

倍压筒高度(mm

440

535

输出电压精度

±(1.0%读数±2个字)

输出电流精度

±(1.0%读数±2个字)

纹波系数

≤0.5%

工作方式

间断使用,额定负载30分钟

过载能力

空载电压可超出额定电压10%使用10分钟
*大充电电流为1.25倍额定电流

电源

AC220V±10% 50HZ

工作环境

温度: -10-40

相对湿度:室温为25时不大于85%(无凝露)

海拔高度:1500以下

附件清单

序号

名称

数量

1

主机

1

2

高压倍压筒

1

3

微安表

1

4

放**

1

5

限流电阻

1

6

高压线

1

7

电源线

1

8

专用四芯连接线

1

9

接地线

1

10

3A保险管

2

11

说明书

1

12

检查报告

1

13

合格证

1
