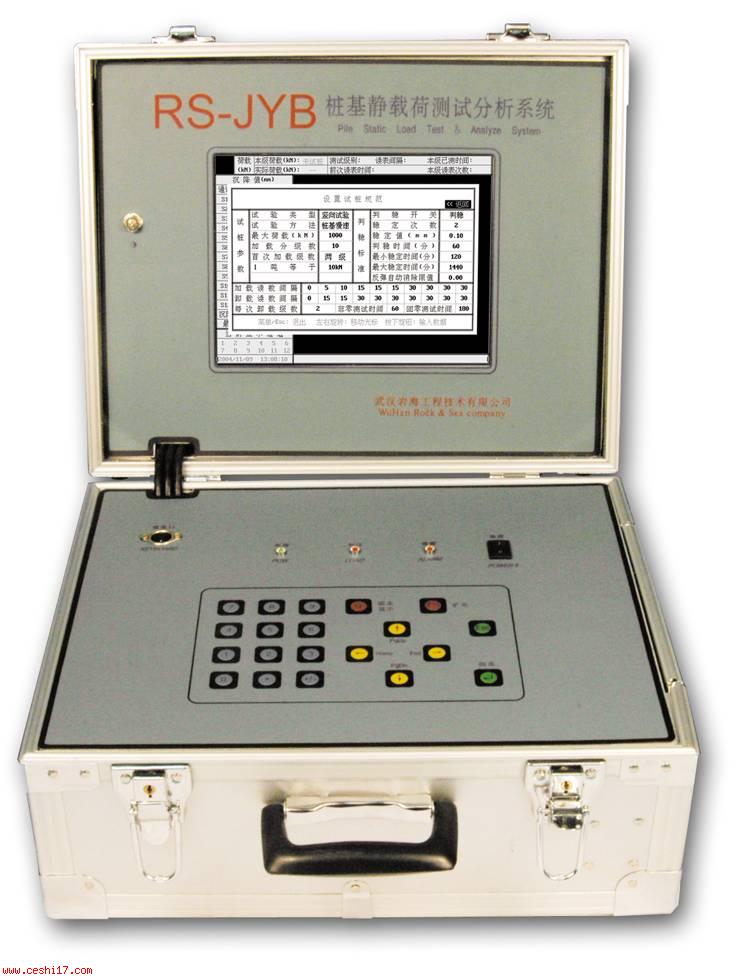

仪器设备名称：桩基静载荷测试分析仪
仪器设备型号：RS-JYB
仪器设备生产厂家：武汉
|
RS-JYB 桩基静载荷测试分析仪是一体化设计，金属机箱，黑白液晶屏，触摸按键。桩基静载荷测试分析仪应用于单桩、群桩、地基、基岩、孔底的抗压静载试验；单桩、锚桩、岩石锚杆的抗拔静载试验；梁、楼板等结构的抗压试验；单桩水平静载试验。
性能特点
● 液晶显示屏，中文菜单，图表化显示，一看即会，对操作人员无特殊要求
● 桩基静载荷测试分析仪采用仪表专用CPU主板控制，永不中毒、永不死机
● 高可靠性、极低功耗设计，无论炎炎夏日还是冰天雪地均可正常工作
● 全防水位移传感器可泡水工作，适应现场恶劣环境
● 万能试验方法，国家标准、行业标准、地方标准及个性化设置均适用
● 适用于任意荷载、任何液压系统及反力方式
● 高自动化程度，自动加载、恒载，自动读数、自动判稳，实现无人值守功能
● 兼容调频防水位移传感器及数字容栅传感器
● 自动报警，具有沉降量过大、上拔量过大、不均匀沉降过大、错误自检等多种报警保护功能
● 可靠的安全性能，远距离监控、加压自动监测、反力不足、油路系统漏油自动报警保护等功能确保人员与设备安全
● 测试完成后，数据自动备份，确保万无一失
● 黑匣子实现现场自动监督，保证数据真实性与准确性，免去领导的后顾之忧
● 自行设定操作密码，防止非工作人员干预测试
● 自动打印报告，方便、及时、美观
技术指标
|
仪器型号 |
RS-JYC 基桩静载荷测试分析仪 |
RS-JYB 基桩静载荷测试分析仪 |
|
控制模块 |
仪表专用工控机 |
仪表专用工控机 |
|
显 示 屏 |
10.4〞TFT彩屏 |
9.4〞LCD黑白屏 |
|
存储方式 |
双*立固态电子盘 |
双*立固态电子盘 |
|
数据备份 |
自动备份 |
自动备份 |
|
存储容量 |
30根试桩的全部测试数据 |
20根试桩的全部测试数据 |
|
荷载控制 |
7kVA以下单/三相电机 |
7kVA以下单/三相电机 |
|
变频加压 |
支持 |
不支持 |
|
工作温度 |
0℃～40℃ |
0℃～40℃ |
|
电 源 |
DC12V±5%，功率≤20VA |
DC12V±5%，功率≤16VA |
|
荷载测试 |
|
传感器类型 |
压阻式，无零漂 |
压阻式，无零漂 |
|
通 道 数 |
1 |
1 |
|
量 程 |
70MPa |
70MPa |
|
精 度 |
0.5% |
0.5% |
|
测力通道 |
有 |
无 |
|
位移测试 |
|
传感器类型 |
调频防水/数字容栅 |
调频防水/数字容栅 |
|
通 道 数 |
12个*立通道 |
8个*立通道 |
|
精 度 |
0.1%FS |
0.1%FS |
|
分辨率 |
0.02%FS |
0.02%FS |
|
单次量程 |
50mm |
50mm |
|
累积量程 |
-327.66～+327.67mm |
-327.66～+327.67mm |
