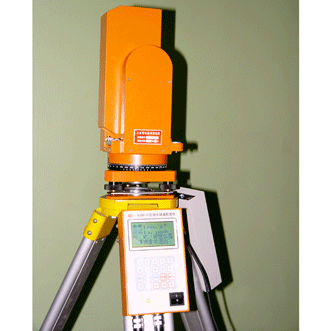

仪器设备名称：多功能激光断面收敛光点指示仪
仪器设备型号：BJSD-4
仪器设备生产厂家：北京
|
具备指示炮眼位置功能的激光断面检测仪可迅速得到隧道的截面图, 特别是具备测前方断面的功能及隧道收敛检测, 迅速指导施工、隧道验收等; 也用于对山坡地形的扫描并推算出土石方量。
• 向前检测隧道断面功能: 本仪器不仅能检测当前隧道断面而且能向前或向后检测隧道断面。
• 检测围岩收敛功能: 本仪器能进行各类围岩的收敛测量。
• 光点(炮眼)指示功能：先将标准隧道断面的形状以及炮眼的位置等数据传到PDA后控制BJSD-3型检测仪在隧道中进行检测工作。
仪器概述:
BJSD-4型激光隧道多功能检测仪，它不仅具备2系列断面仪的断面检测功能，另新增前方断面测量，掌子面炮眼布置及围岩变形量测等功能。极大方便了施工,监理单位组织，指导施工，隧道验收等。
采用掌上电脑控制仪器测量，操作界面友好简单。测量时可实时将测量数据与标准断面进行比较，计算出超欠挖值，实时给出检测结果。本仪器也可用于桥梁静载挠度及桥梁拱桥形状的测量。
主要功能:
1.当前断面检测功能与BJSD-2系列相同，可迅速检测当前断面。
2.前方断面测量功能:不仅能检测当前断面，而且具备前后方断面检测功能。
3.炮眼指示功能可控制系统指导掌子面进行炮眼布置指示。
4.可现场计算隧道、路基的土石方量等功能。
技术指标:
| 检测半径 |
0.2～60米 |
| 检测速度 |
单个断面检测不超过1分钟 |
| 连续工作时间 |
8小时 |
| 检测精度 |
1毫米 |
| 自动、定点检测当前断面时方位角范围 |
30～330度 |
| 前后方断面检测范围 |
0～360度 |
| 定位测量方式 |
具有自动测量仪高、垂直向下激光定心功能 |
| 存储容量 |
10000组断面以上 | 仪器特点：
现场无需要采用笔记本电脑，采用专用PDA控制仪器测量；
专用PDA可存储标准断面，现场可实时显示超欠挖结果；
专用PDA适合低温环境，具有防潮、防尘功能；
后处理软件操作简便，共功能强大、专业报表自动生成；
仪器主要元器件采用进口器件，大大提高测量速度，系统更加稳定，测量更加可靠。
