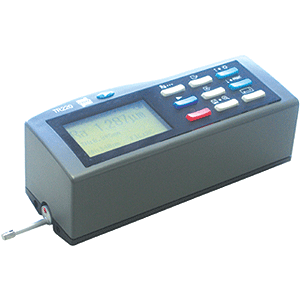

仪器设备名称：表面粗糙度检查记录仪
仪器设备型号：2205
仪器设备生产厂家：
|
粗糙度检查记录仪是评定零件表面质量的多用途仪器，可对多种零件表面的粗糙度进行测量，可测平面、斜面、外圆柱面、内孔柱面，深槽表面及轴承滚道等。实现了表面粗糙度的多参数测量。
表面粗糙度检查记录仪具有使用范围广，测量范围大，性能稳定，精度高。传感器采用金钢石测针，具有测力小，精度高，寿命长等*点。
产品指标：
1．测量原理：触针法，差动电感传感器。
2．取样长度mm：0.25；0.8；2.5。
3．评定长度mm：N倍取样长度，N＝1，2，3，4，5。
4．数字滤波器：国标滤波器，相位修正滤波器，不滤波。
5．量程：
位移的量程μm：4，20，100，500（μm）
Ra的量程μm： 0.2，1，10，50（μm）
6．分辨率：0.001μm；
7．测量参数：Ra，Rq，Rv，Rz，Rt，Rp，Rv，Rpm，Rtm，R3z，λa，λq，△a，△q，Sm，S，Sk，Rku，Hsc，Pc，Tp及tp曲线，幅度分布曲线。
8．微型计算机，汉字菜单选择测量条件；测量数据存盘，取出及重新计算。
9．输出设备： 打印机：EPSON1600K； 可选件：绘图仪DXY-1100；
10．轮廓图形：直接轮廓，滤波轮廓。
11．轮廓图形的垂直放大比：X100000，X50000，X20000，X10000，X5000，X2000，X1000，X500，自动选定。
12．轮廓图形的水平放大比：X200，X50，X20根据取样长度自动选定。
13．打印纸规格：80列/行或A4。
14．驱动箱的滑行长度：40mm；
15．驱动箱的滑行速度：1mm/s；
16．传感器：标准、小孔、深槽、圆弧、高分辨率五只传感器；
17．驱动箱升降形式：手动升降；
18．传感器返回形式：手动返回；
19．可选软件： 高斯滤波器；
表面粗糙度检查记录仪符合内燃机气缸套平台珩磨网纹技术标准ZBJ92011-89的测量条件。可根据用户要求设计特殊的测量软件。
仪器净重：250kg
仪器毛重：350kg
包装外形尺寸：1590mm×1150mm×1065mm
