仪器设备名称：雨夜标线逆反射测量仪
仪器设备型号：STT-301E
仪器设备生产厂家：纽利德
|
STT-301E 雨夜标线逆反射测量仪是一款便携式现场测量仪器，用于测量道路标线干燥、潮湿、连续降雨三种状态下的逆反射特性。STT-301E 雨夜标线逆反射测量仪是模拟干燥、潮湿、连续降雨情况机动车车灯照明下司机可见的道路标线亮度，测量的参数是逆反射亮度系数，即RL-干燥、RL-潮湿、RL-连续降雨值。
STT-301E 雨夜标线逆反射测量仪采用外光源光电一体化高精度、高稳定结构设计，系统运用高规格的MCU主控模块、大容量存储计算单元和加载键盘拼音输入功能的触摸屏显以及嵌入式程控软件，支持快速检测并通过内置语音播报结果、显示检测点经度、纬度，温湿度。具有免预热1秒开机、测量误差小、即开即用等使用特点。STT-301E 雨夜标线逆反射测量仪是生产、质量监督、工程施工、监理等单位测量路面标线逆反射性能的必备仪器。
工作原理：

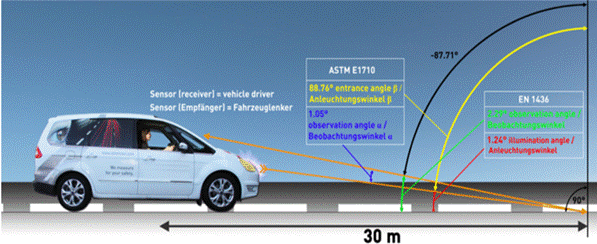

STT-301E 雨夜标线逆反射测量仪的几何条件是模拟汽车夜间在公路上行驶时，汽车前照灯照射路面的逆反射材料制作的标线，经其发射后，被驾驶室内的司机观察到的亮度情况。其光路示意图如图所示。
前照灯的光轴与路面的法线（参考轴）之间的夹角称为入射角，规定为88.76°，前照灯的光轴与逆反射光线之间的夹角称为观察角，规定为1.05°。光学系统的光源按照入射角投向标线，测量窗口的尺寸为450 x 65mm，从标线反射的光线按照1.05°的观察角，反射至装有V（λ）滤光器内被探测收集，并被处理后在测量值显示器显示，即为逆反射系数RL值。
功能特性：
支持快速测量(2秒内测出逆反射系数值)；
支持简单校准程序；
电池容量大，超长待机，且支持快速充电；
支持高亮度LCD透明触摸屏，屏幕亮度可调节，在光照下可看清操作界面；
支持设置标线颜色测量，可选白、黄、红、绿、蓝；
支持检测模式可调干燥模式、潮湿模式、雨夜模式；
支持多次测量计算平均值，屏幕界面自动显示前5次数据，自动记录测量总次数；
最高支持32G SD卡数据存储，标配8G U盘，可支持存储10万条以上检测数据信息，包括测量数据、操作者、路段信息及检测时间、温湿度等；
支持数据储存为TXT文本格式，通过U盘功能导出到电脑上；
支持测量数据实时语音播报，可自行设置打开或关闭语音功能；
支持锁定现场检测数据，保存当前数据，可检测前后插入U盘；
采用触摸键盘输入汉字、英文和字符；
支持现场GPS定位，温度、湿度、海拔实时显示；
支持现场经度和纬度的实时显示；
支持中英文自主切换操作，方便国内外客户使用；
支持智能待机管理，无操作时系统自动进入低电量运行模式；
便携式仪器；
外形尺寸较小/重量较轻；
支持在相同的现场测量环境下，检测前校准一次，无需每次测量不同颜色时再次校准。
技术参数:
测量项目：逆反射系数 mcd.m-2.lx-1
测量值范围：0—2000
观测角：1.05°
射角：88.76°，互补角度为1.24°
光源色温：2856±50K
测量光孔面积：450mm x 65mm
测量误差：＜5%
测量标线颜色可选白、黄、红、绿、蓝
现场GPS定位，温度、湿度、海拔实时显示
正常工作时间：≥72h
支持USB数据存储导出，U盘数据存储空间：标配8GB，最大支持32GB
内置电池容量：9600mAh锂电池
供电电压：DC 12V
充电电压/电流：DC12.6V/2A
使用环境温度：-15℃~+60℃
使用环境湿度：＜100%，不结霜
整机净重：2.85Kg
含包装总重量：9Kg
整机尺寸：L310*W140*H230（mm）
外包装尺寸：L550*W350*H165（mm）
