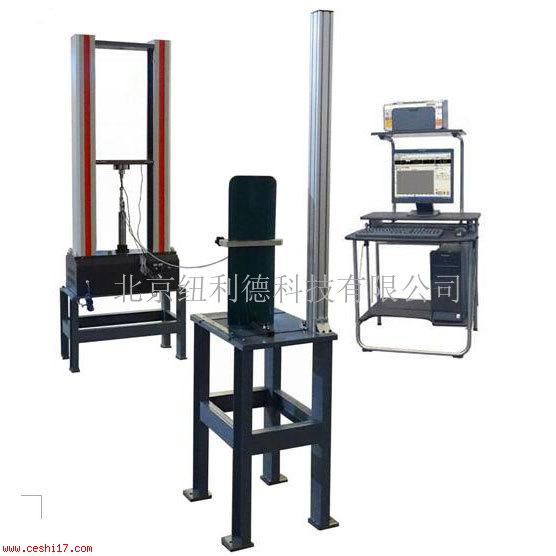

仪器设备名称：防眩板抗风荷载试验装置
仪器设备型号：FXB-20
仪器设备生产厂家：纽利德
|
FXB-20 防眩板抗风荷载试验装置适用于防眩板抗风荷载试验、防眩板整体力学性能测量试验、防眩板热变形量试验。防眩板抗风荷载试验装置满足国标《GB/T 24718-2023防眩板》的要求，是交通部桥隧专项检查资质必备设备。
抗风载荷F 将防眩板底部固定于试验平台上，板的中部用标准夹具夹持，以标准夹具的中点为力学牵引点，用刚性连接介质通过定滑轮与力学试验机牵引系统牢固连接，牵引点应与定滑轮下缘在同一直线上，且牵引方向应垂直于防眩板板面，在连接介质完全松弛的情况下，以100mm/min的速度牵引，直至板面破裂或已经达到负荷时，停止试验，所受牵引负荷即为试样的抗风载荷，如此共进行3组试验，取3次试验结果的算术平均值为测试结果。 抗变形量R 防眩板抗风荷载试验装置设置同抗风载荷，将防眩板固定于试验平台上，并与试验机良好连接，标记出上端到操作台平面的投影S，启动试验机，以15mm/min的速度进行牵引，当牵引负荷达到相应规格的抗风载荷时，停止牵引，卸掉施加负荷，使防眩板自由弹性恢复，5min后作板上端到操作台平面的投影。如此共进行3组试验，取3次试验结果的算术平均值为测试结果。 技术指标： 1、牵引力：2kN； 2、试验力分辨力：1N； 3、试验力准确度：±1%； 4、横梁移动速度：1～500mm/min，可以无级调速； 5、速度准确度：±1%； 6、横梁位移量：0～550mm； 7、位移准确度：±1% 8、液晶显示内容：试验力、位移、试验力峰值、运行状态、运行速度等； 9、抗变形投影精度：1mm 10、试验机尺寸： 610×420×1600mm
