仪器设备名称：淋雨试验箱
仪器设备型号：BLX-200
仪器设备生产厂家：纽利德
|
BLX-200 淋雨试验箱主要用于考核电工电子产品外壳、密封件在水试验后，或者在试验期间是否能保证该设备及元器件良好的工作性能及技术状态。淋雨试验箱主要用于对各种防水、防渗漏有较高要求的产品、半成品、电工电子产品的外壳、密封件进行可靠性试验。
BLX-200 淋雨试验箱主要用于考核电工电子产品外壳、密封件在水试验后，或者在试验期间是否能保证该设备及元器件良好的工作性能及技术状态。同时产品在运输过程或使用中可能受到侵水的影响，为产品技术标准提供引用依据。淋雨试验箱适用以自然条件为基础所进行的人工淋雨试验，不带有强风速的降雨，不考虑试件的高温及雨水温度温差所引进的大量进水。
淋雨试验箱主要用于对各种防水、防渗漏有较高要求的产品、半成品、电工电子产品的外壳、密封件进行可靠性试验。水试验期间或试验之后，可以检测设备及元器件的工作性能及技术状态，同时为产品在使用、存放中可能受到浸水而可能产生的影响，为产品技术标准提供引用依据。
结构

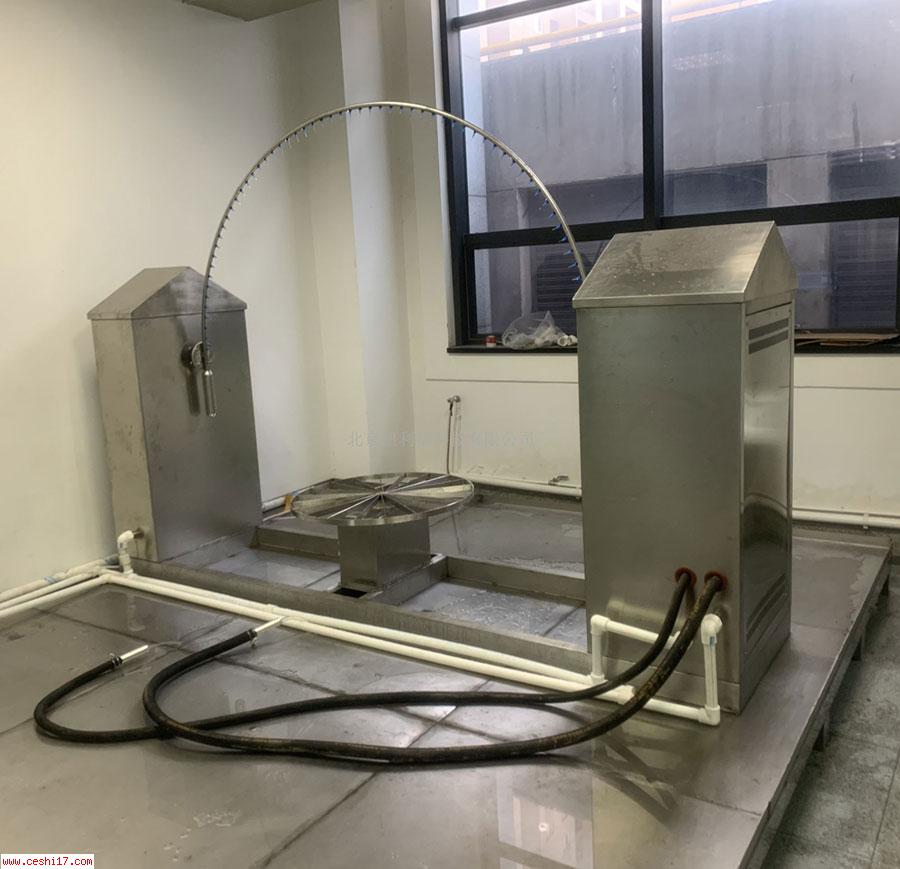

淋雨试验箱由摆管支架、摆管传动、工作旋转台、电气控制四部分组成，其中支架、回转台防护罩、控制台采用SUS304不锈钢发纹板制作。
工作原理
1、摆管摆动：通过电机、变频器（进口件）驱动减速器、偏心轮机构、齿条齿轮等机械传动实现。利用变频器调节摆管次数(单位时间内)，通过
偏心轮机构调节角度。
2、工作台旋转：电机带动涡轮减速旋转，从而达到工作台旋转速度。
3、喷嘴：根据试件的大小，决定摆管的弯曲半径。喷嘴为可拆式专用喷嘴，喷孔可根据标准要求的孔径随时更换，以使射出的水滴均匀，流量充足。
4、水道：敞开式摆管淋雨须考虑排水，在土建时就应考虑，以能迅速排放，不积水为佳。另需配备相当容量的贮水池以供应试验所需。
淋雨试验箱制造参照GB 4208-93标准IP代码表征数3、4的防护试验，也可根据试验要求制造符合其他试验箱式淋雨试验箱.
技术参数
|
淋雨试验箱 |
BLX-200 |
BLX-400 |
BLX-600 |
|
使用环境要求 |
5～35℃，地面平整，有合理排水通道，通风良好，无热源辐射。 |
|
箱
体
材
质 |
外壳材料 |
冷轧钢板静电喷塑，呈橘纹式电脑白。 |
|
内胆材料 |
SUS304/2B不锈钢板。 |
|
摆管支架 |
不锈钢专用精加工件 |
|
样品架 |
SUS304/2B不锈钢板，圆盘托盘状。 |
|
样品架传动 |
减速机机械传动。 |
|
摆管驱动 |
调试齿轮电机，机械传动。 |
|
摆管 |
圆弧状，SUS304/2B上等不锈钢管精加工而成。 |
|
用水储备 |
抽屉式加水方式，内置式固定水箱及试验用水自动过滤循环使用。 |
|
性
能
参
数 |
内胆尺寸 |
500×500×600 |
900×950×950 |
1300×1400×1350 |
|
摆管半径 |
200mm |
400mm |
600mm |
|
喷淋孔径 |
0.3mm，防腐防锈喷头，喷头可拆卸。 |
|
摆管摆幅 |
沿垂线两边各摆动近似180° ，共约360° （或按照需要制作） |
|
摆管摆速 |
（2×360°）约12秒 |
|
喷淋孔间距 |
50mm |
|
样品架尺寸 |
Ф300mm |
Ф300mm |
Ф400mm |
|
样品架承重 |
15KG |
|
样品架转速 |
约2r/min（其他速率可选） |
|
摆管管径 |
Ф16mm |
|
喷水总流量 |
3.5L/min |
|
电源电压 |
AC220V 1￠ 50Hz |
|
**装置 |
电源漏电保护、电机过载保护、设备**接地保护端子、定时关机保护。 |
|
标准配备 |
备用喷嘴若干 |
|
备 注 |
1、以上参数为设备空载，且在环境温度23℃时测得。
2、设备实际配置以双方签订的合作协议为准。 |
