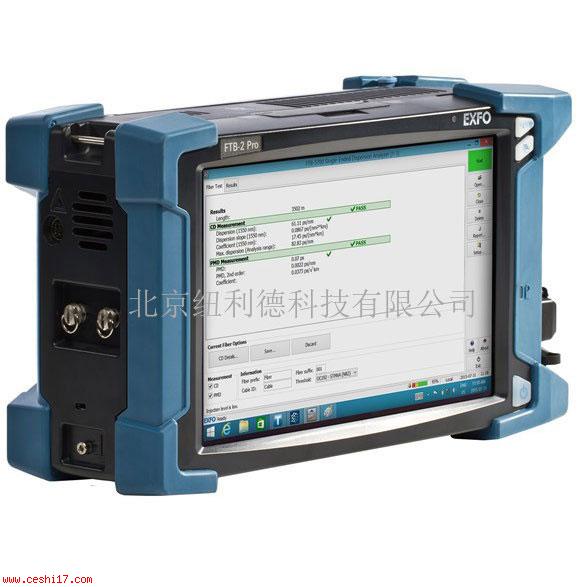

仪器设备名称：色散分析仪
仪器设备型号：FTB-2-5700
仪器设备生产厂家：EXFO
|
色度色散（CD）和偏振模色散（PMD）对高速网络内的传输造成妨碍。这些限制速率的现象会影响10 Gbit/s以上的信号的完整性，进而影响服务质量。FTB-2-5700 色散分析仪可以在单个模块内进行自动的CD和PMD测量，可从一个位置对多个链路进行单端测试，减少返工并降低运营成本（OPEX）。FTB-2-5700 色散分析仪支持单键操作，可提供准确的结果，界面完全自动、高度智能。
应用：
准确的10 Gbit/s、40 Gbit/s和100 Gbit/s鉴定
城域、核心和长距离网络测试
使用零波长、CD坡度和系数在拉曼部署中有效识别光纤类型
安装在紧凑的FTB-2、FTB-2 Pro、FTB-200或FTB-500平台内
主要功能
可从一个位置对多个链路进行单端测试——减少返工并降低运营成本（OPEX）
符合标准的方法
支持单键操作，**次测量便可提供准确的结果
界面完全自动、高度智能
由Frost & Sullivan 2014 FOTE调查中CD和PMD测试市场份额排名首位的厂商提供在移动回传部署中测试CD/PMD
尽管整个网络的容量都在不断增加，但移动回传却是其中增长*快的部分。移动回传指将小区基站（也称为基带单元或 EnodeB）与城域网连接起来的那部分网络。城域网距离有时可以超过100 km，而移动回传的距离从几公里到120 km不等， 这么长的距离可能会造成色散问题，从而极大地降低信号质量——因为色散会随距离增加。此外，目前在移动回传部署中，数据速率*高可达10 Gbit/s，在如此高的速率下，色散问题开始显现。因此，建议在网络建设后或在升级前进行彻底的色散测试。 移动回传的架构各不相同，可以是点对点、环状或星状。在各种情况下，采用FTB-2-5700 色散分析仪单端测试都比双端测试更加可取，这是因为它需要的技术人员数量更少，从而相应地减少运营成本。
在采用CFP的客户侧部署中进行色散测试
过去，色散测试主要在线路侧进行。现在，由于采用紧凑型可插拔光模块（CFP）进行40G/100G传输，因此也要求在客户 侧进行色散测试。鉴于多波长CFP可以比其上一代产品（SFP、SFP+和XFP）覆盖更长的距离——*长可达40 km，因此，随距离增加的色散现象（如CD和PMD）可能会导致问题。
在拉曼部署中测试色度色散
拉曼目前已成为大多数相干系统部署不可或缺的组成部分。为优化拉曼增益和效率，必须知道有效区域的光纤类型。虽然多 数“绿地”部署中的光纤类型已为我们所知，但在“棕地”部署中却很难这么说。在不确定时，可使用FTB-2-5700 色散分析仪来判定光纤类型：零波长、1550 nm时的CD坡度和系数。FTB-2-5700 色散分析仪专为进行此类测量设计，且由于进行单端测量，可以节省OPEX。此外，FTB-5700 色散分析仪还可以计算光纤长度，从而准确测量坡度和系数。
新颖的单端PMD和CD分析仪
FTB-2-5700 色散分析仪针对当今的高速网络现实而开发出来，在单个测试解决方案中结合PMD和CD测量功能，使测 试技术人员能够从一个位置鉴定多条链路。其高度智能的界面和功能可确保在无论测量何种链路时，都能自动优化测试参数。
单端测试：迅速降低OPEX
在典型的双端色散测试场景中，在光纤的每一端都必须有一位技术人员。EXFO的单端解决方案通过两个方面来加快测试过程。首先，A工程师无需等待B工程师携带光源到达链路的另一端。其次，可在多个方向测试光纤，使得原先可能花费数小 时的工作现在只需几分钟便可完成，并减少返工和OPEX。
一次测量，便可提供正确结果
在今天这个快节奏的世界中，返工不再可取。FTB-2-5700 色散分析仪支持单键操作和自动设置，保证一次测量便可提供正确的结 果。FTB-2-5700 色散分析仪的用户界面能够显示方便阅读的通过/未通过结果，并可在一个屏幕上显示所有关键参数和数值，使得现场测 试简单高效。
技术规格：
测量波长范围（nm） 1475至1626
动态范围 (dB) 25（带反射器时32）
距离不确定度（km） ±（0.01 + 1% x 距离）
色度色散 测试点数 8
CD不确定度（ps/nm）b ±10
测试时间 (s) 40
PMD显示范围（ps） *大50
PMD范围（强模式耦合）（ps） 0.1至20
PMD不确定度（强模式耦合）（ps） d ±（0.2 + 5% x PMD）
测试时间 (s) <180
