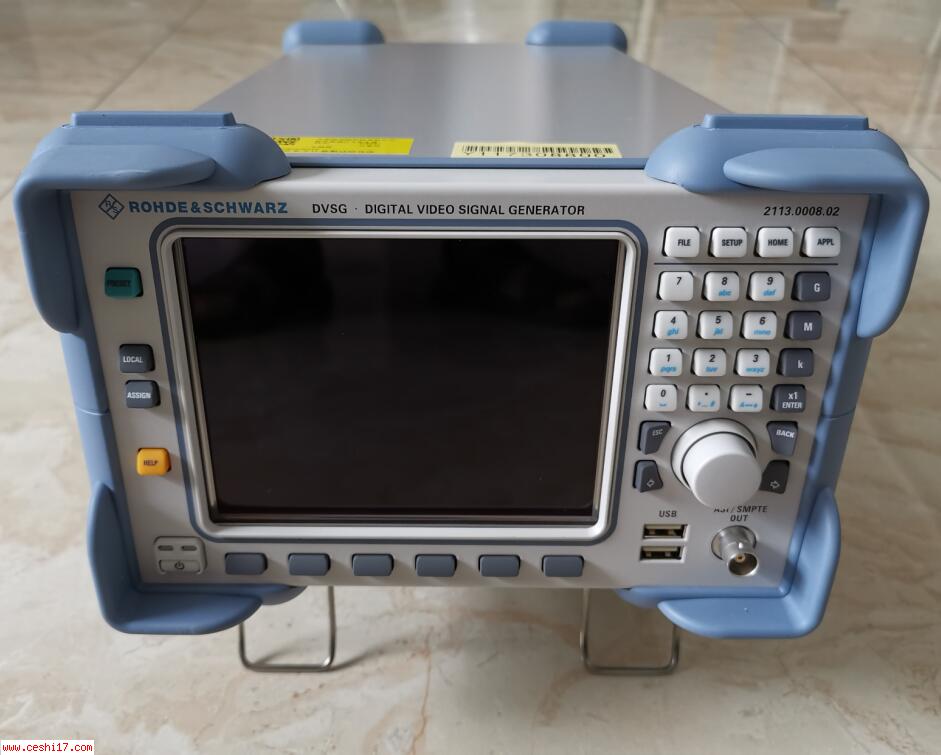

DVSG数字视频信号发生器支持对新一代电视机和投影机的研发和质量认证。DVSG数字视频信号发生器可以在单台设备中产生用于测试的各类音视频信号。评估电视机或平板显示器的图像处理单元的功能，对其进行全
面的测试：所有会影响分辨率、对刷新率和色彩深度的模式都进行测试。保证了待测显示单元的评估质量，测试信号源具备极高的精度和品质。
DVSG-K10数字视频信号发生器选件使其支持对色彩深度高达12-bit的显示器进行测试。视音频信号源可输出*大分辨率为1080p的非压缩视频信号以及分辨率为1920 × 1200 (WUXGA)的PC显示器信号。此外，使用多运动测试序列可以检测动态模糊、去隔行、胶片探测，从而帮助提高图像质量。视音频信号发生器同样可以产生音频信号，以进行声音质量的评价。 主要特点 数字和模拟视音频信号输出 高清和标清格式*高支持1080p，PC格式*高支持WUXGA 用于动态视频序列的参考源 用户可选的多种接口参数和信号幅度 MPEG-2传输流的记录和回放 为了评估电视机或平板显示器的图像处理单元的功能，需要对其进行全 面的测试：所有会影响分辨率、刷新率和色彩深度的模式都必须进行测试。为了保证待测显示单元的评估质量，测试信号源必须具备极高的精度和品质。由于R&S®DVSG-K10数字视频信号发生器选件是纯数字方式实现，因而完全符合这些要求。测试信号的所有图像信息比特由RAM直接加载至数字处理单元，经处理后再由AV端输出。 动态视频序列的分辨率高达1080p (TV) 和WUXGA (PC) 基本信号库包含了所有TV分辨率（*高1080p）和VESA兼容分辨率（*高WUXGA）的测试序列。除了用于几何形状、对比度、色彩等测试的静态测试模板，信号库还包含了用于主观图像质量评价的多种自然场景。非压缩的自然场景长动态序列和合成测试模板也一并提供。对于研发应用，像素位移功能使得用户可以无需预先加载就能移动测试模板中的像素元。 高色彩深度（30/36 bit），支持xvYCC HDMI 1.3版发布后，色彩深度成为衡量显示设备质量的一个决定性因素。支持高色彩深度，如大于10 bit（12 bit）已成为平板显示器和接口的标配。比特截短技术使得视音频信号源不仅可以输出全36 bit的RGB信号，而且可以输出任何低色彩深度的信号。xvYCC或符合IEC61966-2-4规范的扩展的YCC信号常被用在电视机中，以增强可用色彩域的动态范围（1.8倍）。R&S®DVSG数字视频信号发生器为此提供了特殊的测试信号，以验证终端设备的支持能力。 用户可选的多种接口参数和信号幅度 为了测试模拟和数字接口上的各种模式， R&S®DVSG数字视频信号发生器可以在其用户界面上直接对接口参数进行修改。对于模拟接口，诸如针脚的分配、格式和模拟信号幅度均可以设置。而像DVI模式和HDCP等不同协议参数，也可以在数字接口和HDMI接口上进行配置。 多通道音频生成 音频特性同视频数据处理和显示一样重要。R&S®DVSG数字视频信号发生器可以用来测量诸如总谐波失真、频率响应、信噪比和唇同步等音频参数。音频信号可以不同的方式产生：基于文件回放，内置的正弦波发生功能和外部S/P-DIF输入。 丰富的测试信号库 用于TV分辨率的多运动测试序列 (*高达1080p) 用于TV和PC分辨率的通用测试模板 (*高达1080p或WUXGA） 用于TV分辨率的，符合TECH3325规范的EBU测试模板(*高达1080p) 用于TV和PC分辨率的自然场景 (*高达1080p或WUXGA) R&S®DVSG数字视频信号发生器在单台设备里集成了下述接口及视频格式： 数字视频接口HDMI/DVI SDI/HD-SDI（仅在配置了R&S®DVSG-B30视音频信号播放器选件时） 模拟视频接口 RGB/YPbPr VGA（仅在配置了R&S®DVSG-K10视音频信号源选件时） S-Video CCVS SCART D4 数字音频接口 HDMI SDI/HD-SDI（嵌入式音频） S/P-DIF光纤接口 模拟音频接口 SCART（立体声） RCA（L/R） R&S®DVSG数字视频信号发生器支持模拟和数字接口上从标清到高清的各种格式，范围从PAL和NTSC信号（CCVS）到HDMI接口上的1080p高清信号。
