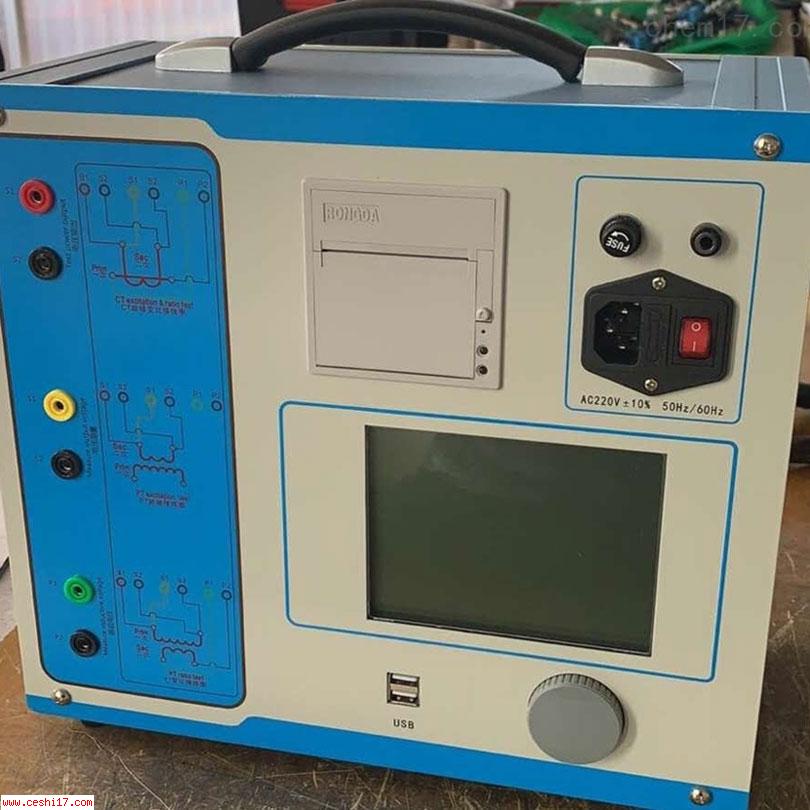

仪器设备名称：互感器校验仪
仪器设备型号：CT-100
仪器设备生产厂家：纽利德
|
CT-100互感器校验仪用于CT、PT测试，测量电流电压互感器的励磁特性，励磁参数，匝比，极性线圈电阻等。采用高性能DSP和ARM、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高、在国内处于先进水平，是电力行业用于互感器的专业测试仪器。
功能特点： 1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差以及角差等测试； 2、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数； 3、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试； 4、基于先进的低频法测试原理，能应对拐点高达30KV的CT测试； 5、界面友好美观，全中文图形界面； 6、CT-100互感器校验仪可存储2000组测试数据，掉电不丢失。试验完毕后用U盘存入PC机，用软件进行数据分析，并生成WORD报告； 7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式； 8、易于携带，装置重量<9Kg； 技术参数： 测试用途 | 保护类CT，保护类PT | 输出 | 0～180Vrms，12Arms，36A（峰值） | 电压测量精度 | ±0.1% | CT变比测量 | 范围 | 1～40000 | 精度 | ±0.2% | PT变比测量 | 范围 | 1～40000 | 精度 | ±0.2% | 相位测量 | 范围 | ±3min | 分辨率 | 0.3min | 二次绕组电阻测量 | 范围 | 0～300Ω | 精度 | 0.5%（0.2%*读数+0.3%*量程）±2mΩ | 交流负载测量 | 范围 | 1~500VA | 精度 | ≤0.5%（0.2%*读数+0.3%*量程）±0.1VA | 输入电源电压 | AC220V±10%，50Hz | 工作环境 | 温度：-10℃～50℃， 湿度：≤90% | 尺寸 | 340mm×300mm×150mm | 重量 | <9kg |
附件清单 序号 | 名称 | 数量 | 1 | 仪器主机 | 1台 | 2 | 打印纸 | 4卷 | 3 | 保险管 | 5个 | 4 | 电源线 | 1根 | 5 | 测试专用线 | 1根 | 6 | 接地线 | 1根 | 7 | 说明书 | 1本 | 8 | 检查报告 | 1份 | 9 | 合格证 | 1张 |
