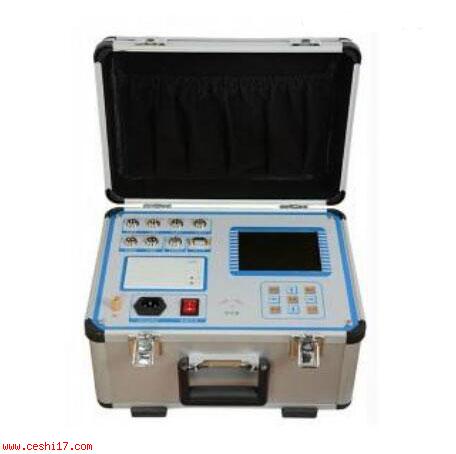

KC-12 高压开关特性综合测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。KC-12 高压开关特性综合测试仪是高压开关设备现场检测、验收和预防性维护必不可少的工具，它具有体积小、功能全、精度高和使用方便等优点。
高压断路器是电力系统中*重要的控制设备之一。电网中高压断路器的运行数量*多，运行条件和技术要求比较复杂，其运行可靠性不仅关系到高压断路器本身，而且影响到其它设备乃至整个电网。因此，对高压断路器的动特性进行测试是一项很重要的工作，但采用传统的方法对高压断路器进行动特性测试时存在操作复杂、测试精度低等缺点，为了解决这些问题，我们开发了KC-12高压开关特性综合测试仪。 1、高压开关特性综合测试仪性能 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。 同相同期：同相之中，分（合）闸时间较大与*小之差。 相间同期：三相之中，分（合）闸时间较大与*小之差。 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%, 取中间80%，动触头运动的行程与时间之比。 较大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中较大的单元速度值即为分（合）闸较大速度。 刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，高压开关特性综合测试仪将各种不同的定义部分列入其中，供用户自己选择。 2、高压开关特性综合测试仪特点 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，较**测量。 通用测速传感器(选配)，直线传感器，旋转传感器，安装极为方便、简捷。 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。 中文菜单操作,使用方便。高压开关特性综合测试仪内置打印机，随时快速打印所有数据及图谱。 高压开关特性综合测试仪配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。 技术参数： 1、使用环境 ①输入电源：220V±10% 50Hz±10% 大气压力 86～106kpa ②温 度：－10～40℃ 湿 度 ≦80%RH 2、**性能 ①绝缘电阻 ＞2MΩ ②介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧 3、基本参数 ①时间：量程 20000.0ms *小分辩率0.01ms 误差 250 ms档位 0.01ms±1个字 2500 ms档位 0.1ms±1个字 20000 ms档位 1ms±1个字 ②合闸电阻：量程 10K欧 分辨率1欧 ③速度：量程 20.00m/s 分辩率0.01m/s 误差 0-2m/s以内 ±0.1m/s±1个字 2m/s以上 ±0.2m/s±1个字 ④行程： | 量 程 | 分辩率 | 误 差 | 真空断路器 | 50.0mm | 0.1mm | 0.1±1 个字 | SF6 断路器 | 300.0mm | 1mm | 少油断路器 | 600.0mm |
⑤电 流： 量程 20.00A 分辩率0.01A ⑥输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V ⑦外形尺寸： 360mm(L)×280mm(W)×300mm(H) 重量：10kg
