仪器设备名称：混凝土厚度测量仪
仪器设备型号：DJLC-A
仪器设备生产厂家：北京
|
DJLC-A楼板厚度测定仪是用于现浇楼板、墙体厚度测定的智能化专用仪器基于电磁波运动学、动力学原理和现代电子技术设计而成的全机关报楼板测厚仪。
介绍:
现浇楼板、墙体等厚度情况是评定建筑屋安全性能的重要指标，越来越受到国家有关部门的重视，各级工程质量监督检测单位对楼板、强体厚度的非破损检测技术也十分关注。然而，长期以来，始终没有高精度的非破损检测仪器符合测量精度要求，传统方法采用钻孔测量，不仅误差大，而且属破损测量，即费时又费力；进口单面共振法测厚仪器，因其测试过程中需要输入混凝土的声速，而不同强度混凝土的声速差异很大，因而大大影响厚度测量值，使结果出现极大的争议，甚至诉诸于法庭的事件也屡见不鲜。现在，我们成功研制出DJLC-A型楼板测厚仪，突破传统测试方法，与材料声速无关，直接测出厚度值，达到了超乎想象的测试精度。
主要功能：测定现浇楼板、墙体等固态物体的厚度。误差小于2mm，一次国际性的突破！
工作原理：基于电磁波运动学、动力学原理和现代电子技术。DJLC-A楼板测厚仪主要由信号发射、接收、信号处理和信号现显示等单元组成，当探头接收到发射探头电磁信号后，信号处理单元根据电磁波的运动学特性进行分析，自动计算出发射探头到接受探头的距离，该距离即为测试板的厚度，并完成厚度值得显示、存储和传输。
测试方法：发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离。移动接收探头，当仪器显示为*小值时，即为楼板的厚度。
特别说明：
1 发射探头与接收探头为无线方式，之间没有连接线；
2 发射探头由自由杆支撑，长短可调节；
3 为方便上下操作人员的联络，仪器配有对讲机。
主要特点：
1.双面无损检测，楼板不需要任何处理，不需要耦合剂；
2.测试速度快，平均每三分钟可测3-5个点；
3.测试精度高，仪器数字提示、引导对准探头；
4.厚度直接显示，无须分析换算，结果可存储、可打印。
数据处理：当您轻松完成了楼板或墙体的厚度测量并存储后，您就可以在主机上随时进行数据查看和处理。为便于检测数据的长期保存、打印归档或对检测数据整理、统计，提交检测报告，所有检测数据可传输到计算机内储存、整理。

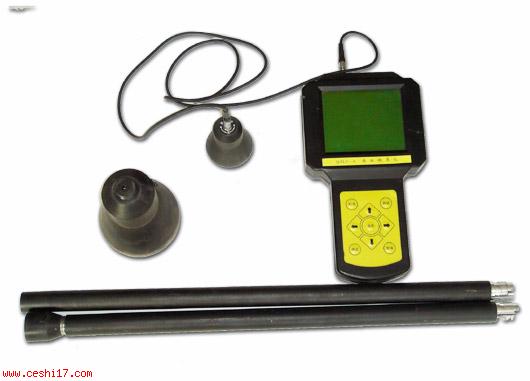

基本配置：
1.LCD显示屏：124*80
2.主机：225*150*50(mm)
3.发射探头：Φ100*120(mm)
4.接收探头：Φ50*80(mm)
5.加长杆：Φ25*600(mm)(3根)
6.仪器箱、对讲机、探头连线、数据传输线、电池、传输软件光盘、存电器；
性能参数：
1.测厚范围：50——350mm
2.测厚精度：50——200mm 误差±2mm；201——350mm 误差±3mm
3.数据存储量：可贮存2000个测点数据(包括楼号、单元号、测点号、厚度值)
4.使用环境：温度0——40℃
5.湿度：<85%
6.电源；主机9VDC(6节5号电池)，发射头9VCD(6节5号电池)
7.重量：0.7kg
