仪器设备名称：楼板厚度仪
仪器设备型号：KON-LBY(A)
仪器设备生产厂家：北京
|
楼板厚度分析仪可测量楼板等非金属（混凝土）或墙、梁、柱、木材、陶瓷等其它非铁磁体介质的厚度。
仪器构成

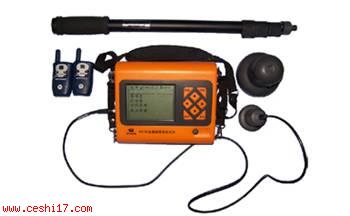

包括：主机、发射探头、接收探头、对讲机、探头连线、数据传输线、加长杆、软件光盘等。
技术参数:
1.厚度测量范围 ：50mm～350mm
2.测试精度 ：
50mm～260mm ±1mm；261mm～350mm ±2mm
3.数据存储容量 ：4000个构件或1.6万个测量数据
4.工作环境要求：
环境温度：-10℃～＋40℃, 避免长时间阳光直接爆晒
相对湿度：<90%RH
电磁干扰：无强交变电磁场
避免长时间阳光直射
5.电源
6节5号LR6（碱性）普通电池，供电时间大于30小时
6.液晶显示屏分辨率：160×128
7.体积、重量
主机体积：210mm×153mm×90mm
主机重量：880g
发射探头体积：φ102mm ×140mm
发射探头重量：580 g
接收探头体积：φ60mm ×75mm
接收探头重量：130g
产品特点
1.流线型的主机美观大方，探头和主机分体式设计，方便操作人员现场测量和使用；
2.在50mm～260mm测量范围内测量误差小于±1mm，测量的厚度范围和测试精度*于其它同类产品。
3.机内软件直观、简单易用，具备完善的测量、存储、分析功能：
直接测量出楼板（非金属板）的厚度值，可实时对测量数据进行智能化分析。
科学的数据管理方案，采用“构件à测点”两级数据管理，可对原有构件进行续测或新建构件，快速的存储和删除数据。
大容量的数据存储功能，可存储多达1.6万个数据或4000个构件。
依照《混凝土结构工程施工质量验收规范》（GB 50204—2002）规定，可对同一构件中的数据 进行初步的数值统计和合格率判定。
4.提供标准串口和标准USB口两种方式，方便用户将数据传入计算机进行下一步的分析。
5.Windows环境下的中文机外软件功能强大、操作灵活方便，提供对测量数据进行文件管理、结果分析、自动生成检测报告及打印等丰富的操作。
操作方式
智能化数据测量：测量界面中包含信号值、信号条，当前厚度值的实时显示能指示出收发探头的相对位置，发射探头不动，移动接收探头时，在“测点厚度”处显示移动路线上的极小点，按图4所示的移动路线移动接收探头能快速找到收发探头距离的*小点即待测楼板的真实厚度值。
方便实用的数据管理：在主机上随时进行数据查看和处理统计结果中合格率的判定符合《混凝土结构工程施工质量验收规范》（GB 50204—2002）中的规定。
Window环境下中文机外数据处理软件界面如图6所示，软件对测得的数据通过标准USB或标准串口上传，并可对数据进行各项统计分析及数据格式转化，软件功能主要包括：对测量数据以数据列表和曲线图的方式显示，并显示多项统计结果以供参考；可对数据中参数部分进行任意修改或删除数据或构件；智能化的打印设置：打印预览可动态显示；自动生成Micosoft Word格式报告或Micosoft Excel格式报表文档标准USB口和标准串口两种数据传输方式。
